FOTRIC / akoestische beeldvorming
Zie waar het geluid vandaan komt, zodat u lekkage- en geluidsproblemen in voertuigen, werkplaatsen en apparatuur kunt lokaliseren.
Lekken en ongewone geluiden zijn moeilijk te lokaliseren tussen dicht op elkaar geplaatste aansluitingen, draaiende apparatuur en achtergrondgeluid.
FOTRIC toont geluidsbronnen op de zichtbare afbeelding, helpt je om je te focussen op inspecties en minder tijd te besteden aan zoeken.
FOTRIC / TOEPASSINGEN
Kies een taak om te zien wat te inspecteren is en hoe je de geluidskaart kunt lezen.
Als de luchtleiding onder druk staat, scan je toegankelijke verbindingen per gedeelte. Pas het frequentiebereik aan om je te richten op het lekgeluid.
Bepaal welke aansluiting in beeld overeenkomt met de geluidsmarkering. Controleer die aansluiting en herhaal de scan na de reparatie onder vergelijkbare omstandigheden.
Reproduceer het gesis onder gecontroleerde werkplaatsomstandigheden. Scan toegankelijke inlaat- en vacuumaansluitingen, terwijl je uit de buurt van hete en bewegende onderdelen blijft.
Volg de geluidsmarker naar de slang of verbinding die zichtbaar is. Controleer de afdichting en de verbinding, herhaal de controle na de reparatie.
Scan toegankelijke drukverbindingen op lekgerelateerd geluid. Voor ongewone ventilatorgeluiden: inspecteer het draaiende apparaat vanuit een veilige positie en pas het frequentiebereik aan.
Een markering bij een verbinding wijst een plek aan voor een gerichte lektest. Rondom een ventilator geeft het het gebied aan dat tijdens onderhoud onderzocht moet worden.
Observeer de apparatuur terwijl het geluid aanwezig is. Scan elke assemblage vanuit een veilige positie, met behoud van consistente bedrijfsomstandigheden.
Vergelijk waar geluid zich concentreert over de assemblages. Registreer het gemarkeerde gebied, zodat de monteur de relevante onderdelen tijdens het onderhoud kan onderzoeken.

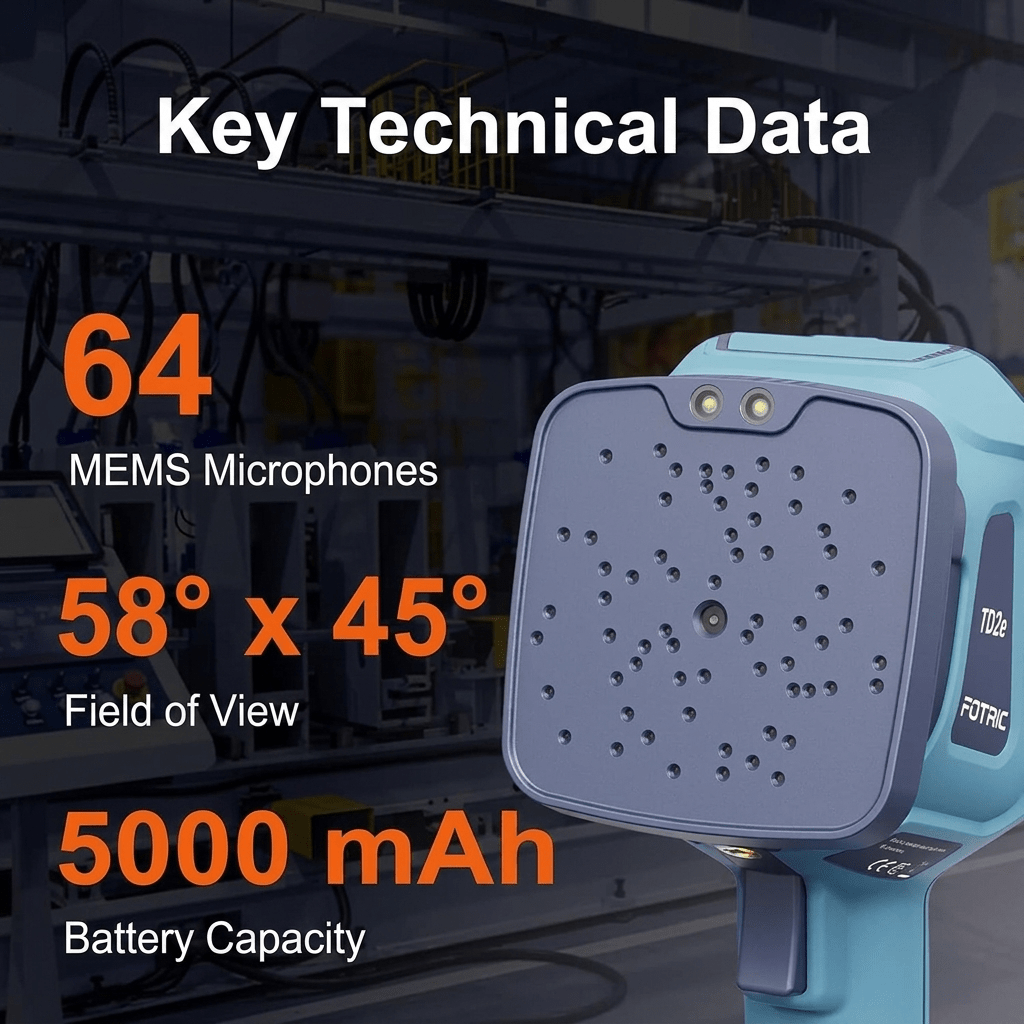

FOTRIC / akoestische camera's
Een losse handheld-camera met aanpasbare frequentieselectie en ruisonderdrukking.
FOTRIC / IN ACTIE
Volg een echte inspectie, van de zichtbare apparatuur tot de geluidsbron op het scherm.
Bepaal welke aansluiting of welk onderdeel wordt gecontroleerd.
Volg de geluidsmarker terwijl de camera beweegt.
Zie waar de operator de inspectie op richt.
FOTRIC / VOORDAT U KOOPT
Antwoorden voor echte inspecties, het kiezen van jouw kit en ondersteuning krijgen.
Vertel ons wat u wilt inspecteren en waar u het gaat gebruiken. Ons team kan u helpen de juiste opstelling te kiezen.
cs.eu@fotric.comJa. Als de leiding onder druk staat, scant u de toegankelijke slangaansluitingen, snelkoppelingen en pneumatische kleppen. De TD2e legt lekgerelateerd geluid over op het camerabeeld, zodat u in een drukke omgeving de ene aansluiting van de andere kunt onderscheiden.
Dit geeft u een specifieke plek om te inspecteren en repareren. Het vinden en herstellen van die lekken helpt bij het verminderen van verspilde perslucht en het extra werk dat nodig is om dit te vervangen.
Ja. De ruisonderdrukkingsmodus vermindert achtergrondinterferentie, terwijl handmatige frequentieselectie u helpt zich te focussen op het leksignaal. Voor gecomprimeerde-luchtcontroles is 20–40 kHz een nuttige startband; pas dit aan tijdens het scannen.
Dit helpt u bij het inspecteren van toegankelijke verbindingen tijdens bedrijf en bij het vaststellen waar u dichterbij moet controleren. Houd een veilige afstand tot bewegende onderdelen en volg de bedieningsprocedures van de apparatuur.
Ja. Lucht die een vacuümlek binnendringt, kan hoogfrequente geluiden veroorzaken die de TD2e op de zichtbare afbeelding in kaart brengt. Wanneer het sissende geluid aanwezig is, scan je toegankelijke inlaatslangverbindingen en vacuümverbindingen onder gecontroleerde werkplaatsomstandigheden.
De geluidsmarkering helpt je om je te focussen op een bepaalde slang of verbinding in plaats van willekeurig de hele motorruimte te controleren. Blijf uit de buurt van hete en bewegende onderdelen, en onderzoek vervolgens de gemarkeerde verbinding voordat je een reparatiebesluit neemt.
Ja. Ontsnappingsgas onder druk kan geluid produceren dat de TD2e opspoort, waardoor u de zoektocht kunt beperken tot toegankelijke verbindingen en kleppen. Het reageert op het lekgeluid in plaats van het gas chemisch te identificeren, dus het nuttige signaal is afhankelijk van de lekkage en drukomstandigheden.
Voor opgeleide HVAC-technici biedt dit een locatie voor een gerichte lektest voordat reparaties plaatsvinden. Gebruik het in niet-gevaarlijke gebieden; de TD2e is niet goedgekeurd voor explosiegevaarlijke atmosferen.
Ja, voor geluiden binnen het 2–100 kHz-bereik. Scan de assemblages terwijl het geluid aanwezig is en vergelijk waar het akoestische beeld zich concentreert. Single-source-modus markeert het sterkste gebied; Multi-source-modus helpt je om meerdere sterkere bronnen samen te bekijken.
Dit helpt je om te kiezen welke assemblage je eerst inspecteert. Gebruik het gemarkeerde gebied om je te focussen op de mechanische controle, in plaats van componenten te vervangen op basis van alleen de geluidskaart.
Ja, waar het lekkgeluid een duidelijk pad heeft naar de camera. Het opgegeven werkbereik is 0,3–60 meter, dus je kunt beginnen met een overzicht vanaf een toegankelijke positie.
De bruikbare afstand is afhankelijk van de geluidssterkte en de omstandigheden ter plekke. Zodra je een kandidaatgebied hebt geïdentificeerd, loop je dichterbij op veilige plek om nabijgelegen fittingen en zwakkere signalen te onderscheiden. Dit helpt je om te beslissen waar een nadere inspectie de moeite waard is om te plannen.
Ja. De TD2e slaat JPG-afbeeldingen op die de akoestische overlay bevatten. Overbreng ze naar een computer via USB Type-C of de geheugenkaart, en voeg ze vervolgens toe aan uw eigen inspectierapport met de locatie en reparatieopmerkingen.
Dit helpt klanten en collega's te zien welke verbinding u gecontroleerd heeft. De bestanden zijn voltooide afbeeldingen om te bekijken en te delen, in plaats van onbewerkte akoestische gegevens voor heranalyse op een pc.
Voor persluchtlekken begin je rond 20–40 kHz. Voor vacuümlekken probeer je 30–60 kHz. Als de bron onbekend is, begin je met het volledige bereik van 2–100 kHz, en verklein je vervolgens de band rond het signaal dat je wilt onderzoeken.
Zie dit als uitgangspunten. Het aanpassen van de band terwijl je naar de afbeelding kijkt, helpt je om het relevante geluid te scheiden van andere apparatuur in de buurt.
De TD2e heeft per batterij een gespecificeerde duur van minimaal drie uur continu gebruik, afhankelijk van de omstandigheden. De Professional Kit bevat twee batterijen, dus je kunt een opgeloste reserve meenemen voor een langer bezoek of een andere klus.
Zet de camera uit voordat je de batterij vervangt. Laad op via het dock of de USB Type-C-aansluiting van de camera met de bijgeleverde stroomadapter. Dit geeft je een praktische manier om het opladen rond je werk te plannen.
Het is vooral handig wanneer je zoekt tussen veel aansluitingen of je de inspectielocatie aan iemand anders moet laten zien. De TD2e plaatst het geluidspatroon op de camera-afbeelding, waardoor je een visuele referentie hebt wanneer je tussen aansluitingen beweegt.
Je kunt die weergave ook opslaan voor de persoon die de reparatie uitvoert. De toegevoegde waarde is een duidelijkere locatie en een deelbaar record, vooral voor herhaalde controles en werkzaamheden voor klanten.
Beide pakketten gebruiken dezelfde TD2e-camera. De Standaard is geschikt voor routinematige controles op één locatie. De Professional Kit voegt een tweede accu, een zachte tas en een harde koffer toe voor langere bezoekjes en reizen tussen werkzaamheden. Vergelijk de inhoud van de pakketten op de productpagina voordat u een keuze maakt.
